ລະບົບການວັດແທກ Telecentric ສໍາລັບການກວດກາພາຍໃນຄວາມໄວສູງ

ແພລະຕະຟອມທີ່ອີງໃສ່ Silhouette ສະຫນອງການເຮັດເລື້ມຄືນຍ່ອຍ micron, 25 μs exposure ແລະການວັດແທກການບິດເບືອນທີ່ບໍ່ມີການບິດເບືອນໃນທົ່ວພາກສະຫນາມທັງຫມົດຂອງມຸມເບິ່ງ.

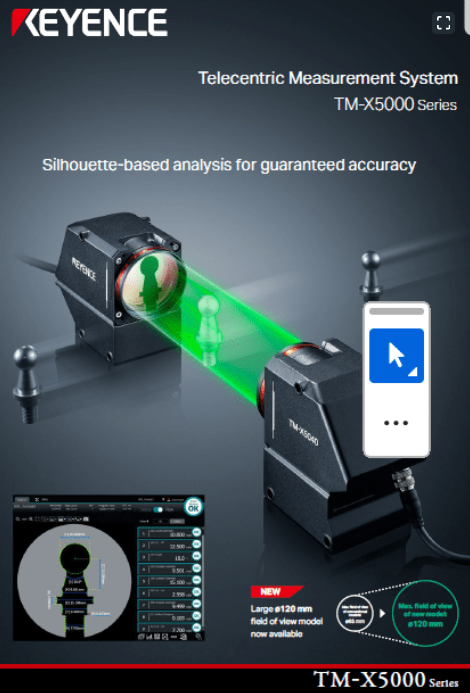

KEYENCE ໄດ້ຂະຫຍາຍຊຸດ TM-X5000 ຂອງຕົນດ້ວຍຫົວເຊັນເຊີພື້ນທີ່ກວ້າງພິເສດໃໝ່ທີ່ສະເໜີໃຫ້ພື້ນທີ່ເບິ່ງ 120 ມມ, ແນໃສ່ການກວດສອບມິຕິໃນແຖວທີ່ມີຄວາມໄວສູງໃນທົ່ວອົງປະກອບທີ່ໃຫຍ່ກວ່າ.

ຄຸນ​ນະ​ສົມ​ບັດ​ທີ່​ສໍາ​ຄັນ​ແມ່ນ​:

ລະບົບ optical telecentric ຄູ່ກັບ telecentricity 0.0001° (ປົກກະຕິ)
ຕົວເລືອກມຸມກວ້າງສູງສຸດ 120 ມມ
25 μs exposure ຕໍາ່ສຸດທີ່;ຮອບວຽນຕົວຢ່າງລົງເຖິງ 3 ms
Repeatability ລົງເຖິງ ±0.03 μm;ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ ± 0.2 μm
ສູງເຖິງ 100 ເຄື່ອງມືການວັດແທກພ້ອມໆກັນກັບການກວດຫາຂໍ້ບົກພ່ອງໃນແຖວ
ການເພີ່ມເຕີມຫລ້າສຸດເພີ່ມພື້ນທີ່ການວັດແທກສູງສຸດຈາກ 65 ມມເປັນ 120 ມມ, ໃນຂະນະທີ່ຮັກສາການເຮັດເລື້ມຄືນຂອງ sub-micron.ອອກແບບສໍາລັບເສັ້ນຜ່າກາງນອກ, ຊ່ອງຫວ່າງ, ຄວາມກວ້າງແລະການກວດສອບ profile, ລະບົບໄດ້ສົມທົບ optics telecentric ສອງກັບການວິເຄາະ silhouette ເພື່ອສະຫນອງການວັດແທກທີ່ຫມັ້ນຄົງໂດຍບໍ່ຄໍານຶງເຖິງປະເພດຂອງວັດສະດຸລວມທັງເປົ້າຫມາຍໂປ່ງໃສແລະສະທ້ອນໃຫ້ເຫັນ.

ຢູ່ໃນຫຼັກຂອງແພລະຕະຟອມແມ່ນລະບົບ optical telecentric ຄູ່ທີ່ມີເລນໃນທັງເຄື່ອງສົ່ງແລະເຄື່ອງຮັບ.ໂດຍການນໍາໃຊ້ການສ່ອງແສງ LED ສີຂຽວປະສົມກັນແລະເຊັນເຊີ CMOS ຄວາມລະອຽດສູງ, ລະບົບຈະຈັບພາບຄົມຊັດເຖິງແມ່ນໃນເວລາທີ່ເປົ້າຫມາຍຈະປ່ຽນຢູ່ໃນພາກສະຫນາມຂອງມຸມເບິ່ງ.Telecentricity ຂອງ 0.0001° (ປົກກະຕິ) ຊ່ວຍຫຼຸດຜ່ອນການປ່ຽນແປງຂະຫນາດເນື່ອງຈາກການຈັດບໍ່ຖືກຕ້ອງ.

ເວລາການເປີດຮັບແສງສັ້ນເຖິງ 25 μs ເຖິງ 40 ເທົ່າໄວກວ່າຕົວແບບທຳມະດາ ຊ່ວຍໃຫ້ການວັດແທກສ່ວນທີ່ເຄື່ອນທີ່ໄວ ຫຼື ໝຸນໄດ້ທີ່ບໍ່ມົວ.ລະບົບສະຫນັບສະຫນູນຮອບການເກັບຕົວຢ່າງໄວເປັນ 3 ms, ເຮັດໃຫ້ການກວດສອບ inline ທີ່ແທ້ຈິງໂດຍບໍ່ມີການຊ້າສາຍການຜະລິດ.

ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງການວັດແທກແມ່ນກໍານົດເຖິງ ± 0.2 μmໃນເຂດທີ່ມີຄວາມຖືກຕ້ອງສູງ, ມີຄວາມສາມາດຊ້ໍາໄດ້ລົງເຖິງ ± 0.03 μmຂຶ້ນກັບຫົວທີ່ເລືອກ.optics ທີ່ບໍ່ມີການບິດເບືອນແລະການປະມວນຜົນຍ່ອຍ pixels ລວງແບ່ງແຕ່ລະ pixels ລວງເປັນຫຼາຍກ່ວາ 100 pixels ຍ່ອຍເພື່ອຮັກສາຄວາມຖືກຕ້ອງໃນທົ່ວພາກສະຫນາມຂອງມຸມເບິ່ງ, ຫຼຸດຜ່ອນການປ່ຽນແປງຂອງການກວດສອບຂອບ.

ຕົວຄວບຄຸມສະຫນັບສະຫນູນເຖິງສອງຫົວເຊັນເຊີແລະເຖິງ 100 ເຄື່ອງມືວັດແທກຕໍ່ຫົວ, ລວມທັງ GD&T, pitch, runout ແລະຫນ້າທີ່ປຽບທຽບຕົ້ນສະບັບ.ການກວດສອບຄວາມຜິດປົກກະຕິແບບປະສົມປະສານເຮັດໃຫ້ການວັດແທກຂະຫນາດພ້ອມໆກັນແລະການກວດພົບຂອງ burrs, chip ຫຼື particles ຕ່າງປະເທດ.ດ້ວຍຫົວດ້ານການຈັດອັນດັບ IP64, ຫນ່ວຍບໍລິການ fieldbus ທາງເລືອກລວມທັງ EtherNet / IP, PROFINET ແລະ EtherCAT, ແລະຄວາມສາມາດໃນການນໍາເຂົ້າ CAD ສໍາລັບການສ້າງໂຄງການຢ່າງໄວວາ, ລະບົບດັ່ງກ່າວຖືກຈັດເປັນແພລະຕະຟອມທັງຫມົດໃນຫນຶ່ງສໍາລັບສະພາບແວດລ້ອມການຜະລິດລົດຍົນ, ເອເລັກໂຕຣນິກ, ທາງການແພດແລະຄວາມແມ່ນຍໍາ.
